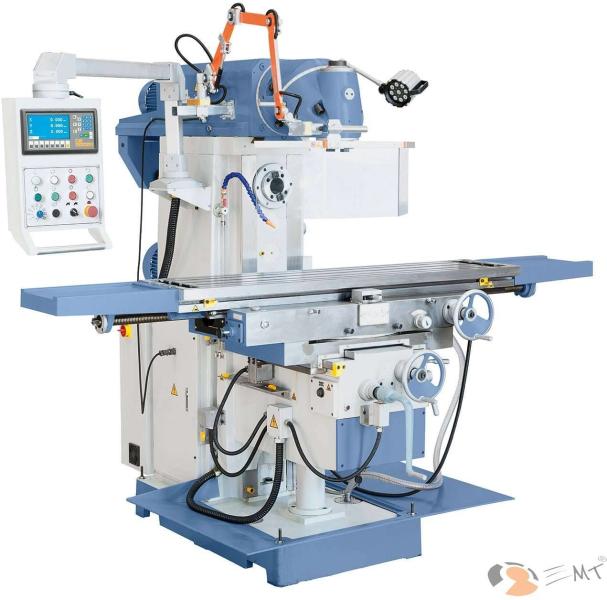

Ez a modell egy nagyon stabil felépítésű univerzális marógép eltolható felsőkarral és nagy asztali befogófelülettel. A nagyra dimenzionált vezetők minden tengelyen nagy asztali terhelés esetén is a stabilitás és precízió legmagasabb fokát garantálják. Ez a modell egy változtatható fordulatszám-beállítóval van felszerelve a függőleges orsóhoz. A megjelenített kép minden Bernardo termék esetében illusztráció, nem minden képeken szereplő elem alap tartozéka bizonyos gépeknek! Kérjük a vásárlás előtt tekintse meg a részletek végén "Szállított tartozékok" bekezdésben található tételeket és amennyiben kérdése merülne fel forduljon hozzánk elérhetőségeink valamelyikén!

Tulajdonságok

• Edzett és precíziós csiszolású vezetők a munka nagyfokú pontosságát biztosítják

• Áttekinthetően elhelyezett kapcsolási alkotóelemek a fordulatszám- és előretolási beállításhoz

• Finom fokbeosztású előretolások minden tengelyen, szervomotor meghajtással

• Sorozatszerűen gyorsmenettel az x-, y- és z-tengelyen a mellékidők lecsökkentésére

• Univerzális marófej ÄHuron€œ rendszer, Állítható valamennyi szöghelyzetbe

• A legkülönfélébb munkaanyagok gazdasági megmunkálása a szabadon választható orsó-fordulatszámok
  és előretolások optimális összeegyeztetése által

• Központi kenés az x-, y- és z-tengelyen a szállítási terjedelemben

Műszaki adatok
Asztal nagyság
1600 x 360 mm
Orsó felvétel vízszintes
ISO 50
Orsó felvétel függőleges
ISO 50
Orsó fordulatszám vízszintes (12)
60 - 1800 ford. /perc
Orsó fordulatszám függőleges (12)
60 - 1750 ford. /perc
Eljárási táv hosszanti (x)
1300 mm
Eljárási táv kereszt (y)
300 mm
Eljárási táv függőleges (z)
400 mm
Orsó / asztal távolság vizszintes
15 - 415 mm
Orsó / asztal távolság függőleges
185 - 585 mm
Hatósugár
215 - 840 mm
Asztal erfordítás
-45° -tól +45°-ig
Max. munkadarab súly
300 kg
Előretolási tartomány hosszanti
(8) 30 - 750 mm/perc
Előretolási tartomány kereszt
(8) 20 - 500 mm/perc
Előretolási tartomány függőleges
(8) 15 - 375 mm/perc
Gyorsmenet x-, y- és z-tengely
1200 / 800 / 600 mm/perc
T-horony (mennyiség / szélesség / távolság)
3 / 18 mm / 80 mm
Motor teljesítmény vízszintes
5,5 kW
Motor teljesítmény függőleges
5,5 kW
Szervómotor (forgatónyomaték / teljesítmény)
10 Nm / 1,5 kW
Hűtőanyag-pumpa teljesítmény
90 W
Hűtőanyag-pumpa szállítási mennyiség
25 l/min
Gép méretei (Sz x Mé x Ma)
2530 x 2200 x 2300 mm
Kb. súly
2695 kg Szállított tartozékok

• 3-tengelyes-helyzetmutató ES-12 H LCD-Display-el

• Szorítóorsó M 24

• LED-géplámpa

• Hűtőanyag-berendezés

• Vízszintes-ellencsapágy

• Hűtőanyag-kád

• Előretoló az x-, y- és z-tengelyhez

• Univerzális védőberendezés

• Hosszú marótüske ISO 50/27 mm, ISO 50/32 mm

• Kombi-feltűző-marótüske ISO 50/32 mm

• Szűkítőhüvely ISO 50 / MK 4

• Központi kenés az x- és y-tengelyhez

• Alkalmazási szerszám

Így is ismerheti: UWF 150 Servo 02 1289 XL, UWF150Servo021289XL, UWF 150 Servo (02 1289XL), UWF150Servo02-1289XL, UWF 150 Servo (02-1289 XL)
